Sklárna „Novosibirsk – ČIK“

Stavba je rozdělena do následujících objektů:

SO 01 – Výrobní monoblok
SO 02 – Sklad hotové produkceи
SO 03 – Usazovací nádrže
SO 04 – Potrubní most
SO 05 – Čerpací stanice
SO 06 – Garáže
SO 07 – Vrátnice
SO 08 – Váha
SO 09 – Hrubé terénní úpravy
IO 01 – Splašková kanalizace
IO 02 – Dešťová kanalizace
IO 03 – Kanalizace průmyslových odpadních vod
IO 04 – Venkovní vodovod
IO 05 – Rozvody technologické a požární vody
IO 06 – Komunikace, parkoviště a chodníky

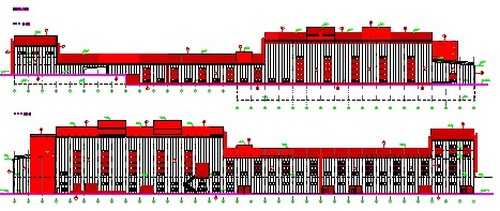

SO 01 – Výrobní monoblok

Hlavní výrobní objekt je navržen o půdorysných rozměrech 181 x 97 m. Objekt má dvě hlavní užitná podlaží na úrovních ±0,000 na úrovni +7,000. Součástí objektu je přístavba o půdorysných rozměrech 18,0 x 24,8 m – na úrovni ± 0,000 kompresorová stanice, na úrovni +7,000 výměníková stanice. Zastavěná plocha objektu výrobního monobloku – 18 010 m2 . Nosné konstrukce objektu – ocelový konstrukční systém. Jedná se o systém sloupů, průvlaků, vaznic, ztužidel a vazníků. Založení ocelové nosné konstrukce bude provedeno na železobetonových monolitických patkách a pasech. Obvodový plášť objektu – stěnové sendvičové panely s kovoplastickým pláštěm vyplněné lisovanou minerální vlnou. Konstrukce střešního pláště mezi osami 1-15 je navržena skládaná s tepelnou izolací tl.140 mm z minerální vlny, střešní krytina fólie z mPVC s polyesterovou vložkou. Tato skladba bude nesena trapézovým plechem uloženým na ocelové vazničky. Střešní krytina na objektu od osy 15-29 je navržena z trapézových plechů. Součástí střešní konstrukce nad prostorem sklářské pece a regenerátoru jsou dýmníky zajišťující odvod horkého vzduchu, nad částí konečných operací světlíky pro prosvětlení pracovního prostoru.

Zastavěná plocha SO 01 – 18 010 m2 Obestavěný prostor SO 01 – 462 000 m3

SO 02 – sklad hotové produkce

o půdorysných rozměrech 157,0 x 104,0 m, max. výšce 10,4 m nad úrovní podlahy je řešen jako jednopodlažní hala. Plnostěnné ocelové vazníky se sloupy tvoří nosnou rámovou konstrukci. Obvodový i střešní plášť je navržen z trapézových lakovaných plechů s vloženými prosvětlovacími pásy z trapézových plastových dílů.
Nosná OK je založená na patkách podepřených soustavou pilot. Vnitřní podlahové plochy jsou řešeny jako průmyslová betonová podlaha strojně hlazená s rozptýlenou výztuží a minerálním vsypem.

Zastavěná plocha skladu 16 328 m2

KLIENT:	Firma Rasko, Ruská federace
REALIZACE PROJEKTU:	2008

Rozsah prací:

• Investiční záměr.
