Přístavba výrobního monobloku

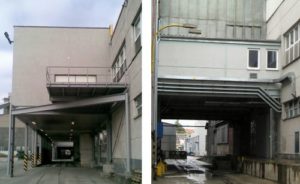

v_monoblok1[1]

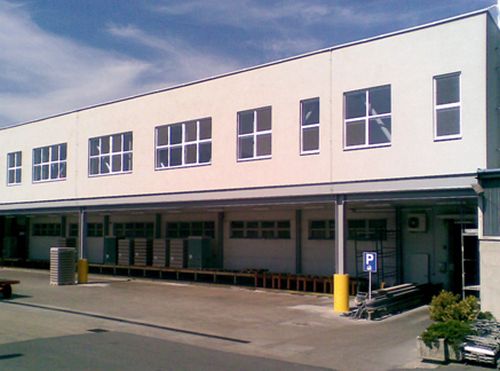

Předmětem projektu je řešení 4 dílčích přístaveb výrobního monobloku jak v prostoru hutní části haly, tak v části konečných operací. Přístavby jsou navrženy jednopodlažní v úrovni výrobního podlaží, tj. na úrovni +0,300. v úrovni okolních zpevněných ploch, tj. na úrovni -4,800 zůstává prostor pod přístavbami volně přístupný, umožňující manipulaci se surovinami a hotovými výrobky. Dispoziční řešení vyplývá z potřeb doplnění obslužných prostorů a provozů zabezpečujících výrobu obalového skla.

Přístavba 1 (pro paletizátor): je navrhována v části tzv. studeného konce výrobního monobloku. Přístavbou bude rozšířen stávající výrobní prostoru mezi osami 24 až 26 na úrovni +0,300. Celková délka přístavby 11,90 m, celková šířka přístavby cca 8,90 m. Nosná konstrukce je navržena jako ocelový skelet. Hlavní nosným prvkem jsou dvoupatrové rámy o dvou polích v podélném směru haly s poli 6,0 a 5,55 m, rozteč rámů je 8,55 m. Obvodové (hrázděné) zdivo je navrženo z pórobetonových tvárnic tloušťky 300 mm.

Přístavba 2 (dílna): je navrhována v části konečných operací. Přístavbou bude rozšířen stávajícího prostor (na úrovni +0,300) na východní straně výrobního monobloku mezi osami 22 až 29. Celková délka přístavby 44,20 m, celková šířka přístavby cca 6,97 m. Nosná konstrukce je navržena jako ocelový skelet. Konstrukce obvodového pláště přístavby, stropu i střešního pláště je navržená shodně jako u Přístavby č.1.

Přístavba 3 (rozvodna strojů): je navrhována na západní straně výrobního monobloku. Přístavbou bude rozšířen stávající prostor (na úrovni +0,300) na západní straně výrobního monobloku mezi osami 13 až 15. Celková délka přístavby 9,05 m, celková šířka přístavby cca 8,76 m. Nosná konstrukce je navržena jako ocelový skelet. Konstrukce obvodového pláště přístavby, stropu i střešního pláště je navržená shodně jako u Přístavby č.1.

Montážní plošina: jedná se o ocelovou plošinu o půdorysných rozměrech 9,5 x 4,0 m, hlavním nosným prvkem budou příčné rámy, na kterých budou uloženy dva podélné nosníky. Podlaha bude provedena z lístkovaných plechů.

KLIENT: VETROPACK MORAVIA GLASS, a. s.
REALIZACE PROJEKTU: 2012 – 2013

Rozsah prací:

  • Dokumentace pro územní rozhodnutí
  • Projektová dokumentace pro stavební povolení
  • Projektová dokumentace pro provádění stavby
  • Inženýrská činnost
  • Autorský dozor
